Что представляет собой тепловой неразрушающий контроль и какие задачи он решает?

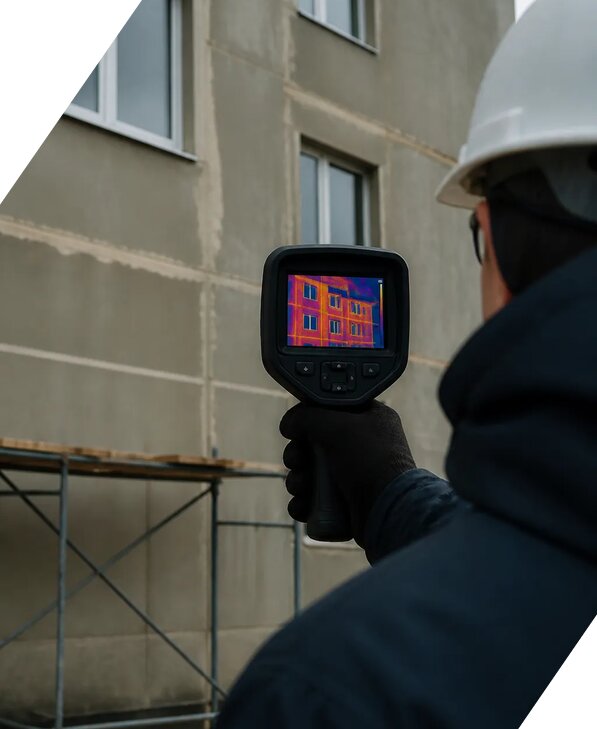

Тепловой неразрушающий контроль представляет собой комплекс инструментальных измерений, при которых техническое состояние объекта оценивается по распределению температуры на его поверхности и изменению теплового поля во времени. Методика проведения основана на регистрации инфракрасного излучения с помощью тепловизионного измерительного оборудования, после чего специалист анализирует полученные термограммы, выявляет локальные отклонения и сопоставляет их с конструкцией, режимом эксплуатации и нормативной документацией. Такой подход позволяет проводить обследование без демонтажа, повреждения или остановки отдельных элементов, если условия объекта допускают безопасное выполнение работ.

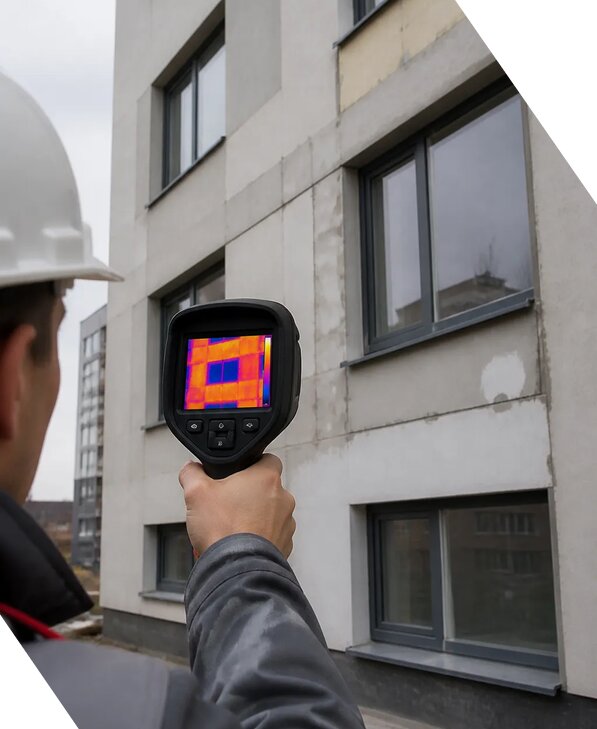

С помощью теплового контроля выявляют участки перегрева и переохлаждения, нарушения теплоизоляции, тепловые мосты, разгерметизацию ограждающих конструкций, утечки тепла, дефекты монтажа инженерных сетей, неравномерность прогрева оборудования, неисправности электрических соединений и зоны повышенного сопротивления. В строительстве метод применяется при обследовании фасадов, кровель, стен, оконных блоков, полов, промышленных зданий и технологических установок. В энергетике и промышленности он помогает оценить состояние кабельных линий, распределительных устройств, трубопроводов, подшипниковых узлов и другого оборудования.
Важно учитывать, что тепловизионная диагностика фиксирует прежде всего температурные проявления дефекта. Поэтому результат зависит от разности температур, коэффициента излучения поверхности, погодных условий, расстояния до объекта, отраженного излучения и правильности настройки прибора. Специалист определяет зону контроля, выбирает режим съемки, выполняет натурные измерения и фиксирует результаты измерений с указанием параметров окружающей среды. При необходимости тепловой контроль дополняется визуальным обследованием, измерением влажности, проверкой герметичности и другими видами диагностики.
По итогам работ оформляются протокол результатов, фотоматериалы, термограммы и техническое заключение. В документах отражаются выявленные отклонения, координаты дефектных участков, оценка их влияния на безопасность и рекомендации по устранению. Стоимость работ может рассчитываться индивидуально, ориентировочная цена составляет от 5087 руб/м². В Ярцеве специалисты компании ЭкспертизаРоссия выполняют обследования зданий и оборудования с учетом технического задания, назначения объекта и требований к оформлению документации.
Какие дефекты можно выявить при тепловом обследовании конструкций и оборудования?
Тепловой неразрушающий контроль позволяет обнаруживать не сам дефект как геометрическое нарушение, а его температурное проявление. Если внутри конструкции или оборудования возникает участок с другим уровнем теплопередачи, повышенным сопротивлением, локальным нагревом, подсосом холодного воздуха либо нарушением контакта, это отражается на термограмме. Благодаря этому специалист может определить проблемные зоны до появления видимых повреждений или отказа оборудования.
При обследовании строительных конструкций выявляются участки недостаточной теплоизоляции, промерзание стен, кровель и перекрытий, тепловые мосты, нарушения примыкания оконных и дверных блоков, дефекты герметизации швов, пустоты под отделочными слоями, неравномерное высыхание материалов и зоны возможного накопления влаги. В инженерных системах обнаруживаются утечки теплоносителя, засоры, неравномерная циркуляция, неисправности запорной арматуры, перегрев насосов и электродвигателей. При контроле электрооборудования регистрируются перегретые контакты, ослабленные соединения, перегрузка фаз, дефекты кабельных наконечников и неравномерное распределение нагрузки.
Следует разграничивать тепловой контроль и методы контроля сварных соединений. Инфракрасная диагностика может показать локальный перегрев, нарушение теплоотвода или неодинаковую температуру в области соединения, однако поверхностные дефекты, внутренние дефекты, трещины металла, непровары, поры сварного шва и шлаковые включения требуют применения специализированных методов неразрушающего контроля. Для их выявления используются визуально измерительный, ультразвуковой, радиографический, магнитопорошковый или капиллярный контроль. Выбор технологии определяется материалом, толщиной, доступностью участка и требованиями нормативной документации.
В заключении указываются характер температурной аномалии, ее размеры, интенсивность, координаты дефекта и вероятные причины возникновения. Отдельно отмечаются ограничения обследования: недостаточная температурная контрастность, отражение окружающих объектов, загрязнение поверхности, воздействие ветра или солнечного излучения. Такой подход помогает избежать ошибочных выводов и обеспечивает контроль качества диагностических работ. В Смоленской области тепловое обследование выполняется с учетом назначения объекта, условий эксплуатации и положений действующих стандартов.
Как обеспечивается достоверность результатов теплового неразрушающего контроля?
Достоверность теплового неразрушающего контроля обеспечивается не одной съемкой тепловизором, а последовательным выполнением организационных, измерительных и аналитических операций. До начала работ специалист изучает техническое задание, проектные решения, сведения о материалах, режимах эксплуатации и ранее выявленных повреждениях. Определяется зона контроля, выбираются точки наблюдения, устанавливаются требования к температурному перепаду и оцениваются факторы, способные повлиять на результаты. При обследовании наружных конструкций учитываются солнечная радиация, ветер, осадки, влажность, время суток и состояние поверхности. Для оборудования дополнительно фиксируются нагрузка, продолжительность работы и технологический режим.
Измерительное оборудование перед применением проверяется, настраивается и подготавливается к конкретным условиям. Настройка дефектоскопа и тепловизора включает выбор диапазона температур, фокусировку, установку коэффициента излучения, ввод отраженной температуры и проверку корректности показаний. Если объект имеет сложную поверхность, специалист учитывает ее цвет, шероховатость, материал и способность отражать тепловое излучение. Для подтверждения чувствительности контроля могут применяться контрольный образец или эталонная зона с известными характеристиками. Это позволяет оценить, насколько прибор и выбранный режим способны фиксировать заданное температурное отклонение.
При проведении работ выполняются повторные измерения, сравнение симметричных участков, контрольные замеры контактными датчиками и сопоставление данных с проектными или эксплуатационными значениями. Фиксируются результаты измерений, температура воздуха, влажность, расстояние до объекта, угол наблюдения и параметры оборудования. Погрешность измерений оценивается с учетом характеристик прибора, условий окружающей среды и способа определения температуры. Если полученные данные недостаточны для однозначной интерпретации, назначаются дополнительные обследования или применяется другой метод лабораторный контроль.
В итоговых материалах приводятся термограммы с температурными шкалами, пояснения к цветовой палитре, описание методики проведения, критерии оценки и обоснование выводов. Заключение дефектоскопии не должно содержать предположений без подтверждения измерениями. Каждый выявленный участок привязывается к конструктивному элементу, фотографии или схеме. Работы могут выполняться аккредитованная лаборатория, если заказчику требуется документ с установленным статусом и оформлением по утвержденной процедуре. В сентябре специалисты проводят обследования с учетом действующих стандартов и требований к достоверности технических результатов.
Нужна ли подготовка объекта перед проведением тепловизионного контроля?
Подготовка объекта необходима для того, чтобы температурное поле отражало реальное состояние конструкции или оборудования, а не случайное воздействие внешней среды. Конкретный порядок зависит от назначения объекта, материала, времени года, режима эксплуатации и поставленной задачи. До начала обследования освобождают доступ к контролируемым участкам, убирают предметы, закрывающие поверхность, обеспечивают безопасное перемещение специалиста и при необходимости подготавливают рабочую площадку. Нельзя закрывать исследуемую зону пленкой, щитами, рекламными конструкциями или временной теплоизоляцией, если это может изменить распределение температуры.
Для обследования ограждающих конструкций желательно наличие устойчивого температурного перепада между внутренним и наружным воздухом. Здание должно находиться в обычном эксплуатационном режиме, а системы отопления, вентиляции и кондиционирования должны работать в соответствии с задачей исследования. Перед съемкой учитываются недавнее включение отопления, проветривание, ремонтные работы, воздействие солнечных лучей и осадки. Наружные поверхности по возможности обследуются после стабилизации погодных условий. Мокрые, запыленные, блестящие или металлические участки требуют специальной оценки, поскольку в них меняются коэффициент излучения и отражение окружающих источников тепла.
При контроле оборудования важно сохранить рабочий режим, который соответствует реальной нагрузке. Если исследуются электрические шкафы, кабельные соединения, насосы или подшипниковые узлы, доступ к ним организуют с соблюдением требований электробезопасности и промышленной безопасности. Запрещается самостоятельно снимать защитные кожухи, вскрывать электроустановки или изменять технологический процесс без разрешения ответственного лица. Для каждого участка заранее определяются безопасное расстояние, угол наблюдения и допустимое время нахождения специалиста.
Перед началом работ полезно предоставить исполнительные схемы, планы помещений, сведения о скрытых коммуникациях, паспорта оборудования и данные о ранее выполненном ремонте. Это помогает корректно интерпретировать тепловые аномалии и отличить проектную особенность от неисправности. По результатам составляются протокол результатов, ведомость выявленных отклонений и техническое заключение. Если обследование проводится в здании, где необходимы подтверждающие документы для эксплуатации или приемки, требования к форме отчета заранее включаются в техническое задание. Компания работает Пн-Пт 09-18 Сб-Вс вых., а порядок подготовки согласовывается с ответственными представителями объекта.
Как оформляются результаты теплового неразрушающего контроля и что входит в отчет?
Результаты теплового неразрушающего контроля оформляются в виде комплекта документов, который позволяет понять, где обнаружено отклонение, насколько оно выражено, какие причины могут его вызвать и какие действия необходимы дальше. Состав отчета зависит от цели обследования. Для предварительной диагностики может быть достаточно краткого технического отчета с термограммами и рекомендациями, а для приемки, расследования повреждений, подтверждения соответствия требованиям или эксплуатации опасного объекта требуется расширенное оформление с описанием методики, средств измерений и условий проведения работ.
Обычно отчет включает титульную часть, сведения об объекте, основании для выполнения обследования, описание технического задания, дату и время измерений, погодные и эксплуатационные параметры, примененное измерительное оборудование, сведения о его проверке и установленную погрешность измерений. Далее приводится описание методики проведения: порядок подготовки, выбранные режимы съемки, требования к температурному перепаду, правила определения коэффициента излучения, особенности обработки термограмм и критерии оценки. Такая информация необходима, чтобы результаты можно было проверить, сопоставить с предыдущими обследованиями и использовать при принятии технических решений.
Графическая часть содержит фотографии объекта, термограммы, температурные шкалы, отметки измерительных зон и таблицы с показаниями. Для каждого выявленного участка указываются координаты дефекта или его привязка к оси, этажу, помещению, оборудованию и конструктивному элементу. Отдельно описываются поверхностные дефекты, если они обнаружены визуально, а также возможные внутренние дефекты, которые могут проявляться через тепловую неоднородность. При необходимости в отчет включаются сведения о контрольных замерах, сравнении с соседними участками и результатах дополнительных исследований.
В заключительной части формулируется заключение дефектоскопии, где отражается наличие или отсутствие значимых температурных аномалий, их вероятная причина, степень влияния на эксплуатационные характеристики и соответствие требованиям нормативной документации. Рекомендации могут включать восстановление теплоизоляции, герметизацию швов, проверку электрических контактов, повторный контроль после ремонта или применение другого метода диагностики. Отчет подписывается ответственными специалистами, а при выполнении работ аккредитованная лаборатория оформляет документы в соответствии с областью компетенции. Запрос на расчет и состав документации можно направить Илье Витальевичу, по телефону +7 931 105-63-33. При заказе услуги под ключ скидка от 15 процентов.
